基于STM32单片机智能考试倒计时定时器8位数码管语音设计20-444

20-444、STM32考试定时器倒计时定时器设计-KEY-WT588D-8位数码管-红外

产品功能描述：

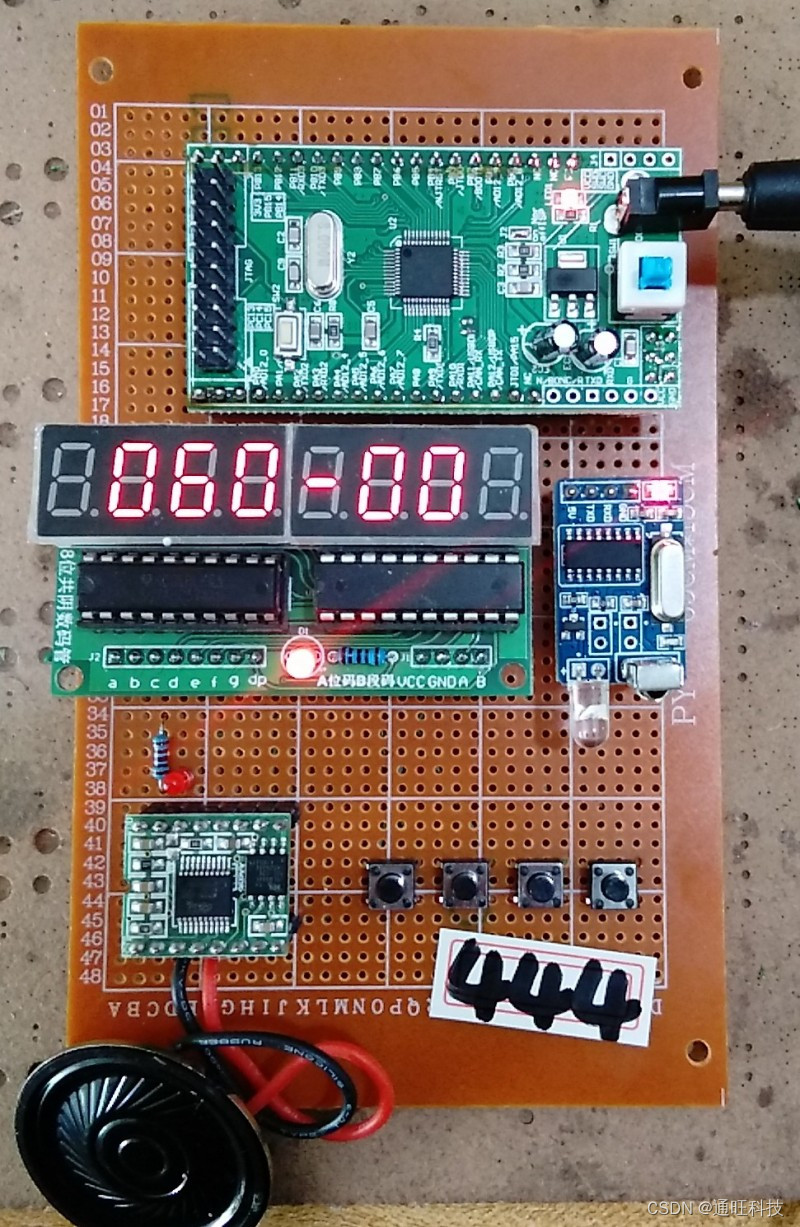

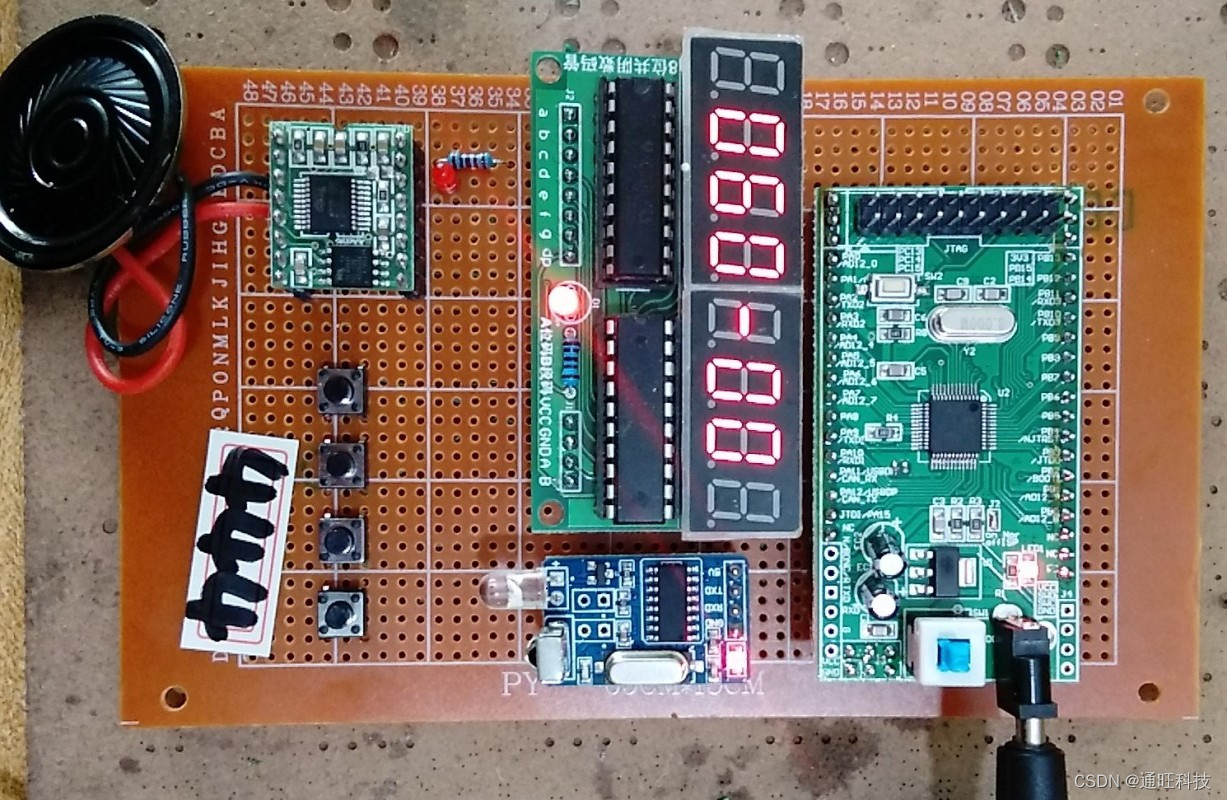

本设计由STM32F103C8T6单片机核心板电路+8位数码管驱动电路+WT588D语音模块电路+按键电路+红外遥控电路组成。

1.按键电路中设置5个按键。第一个按键：设置；第二个按键：加一；第三个按键：减一；第四个按键：开始/暂停；单独的复位按键。开机后当按下设置键，可以对秒定时时间进行设置(按加减键)；再次按下设置键，可以对分定时时间进行设置(按加减键)；再次按下设置键回到初始界面，此时按下开始键倒计时就会开始，并且在中途也可以按下暂停键暂停。在设置状态下按动按键设置1至999分钟的任意时间，设置完成后按启动键启动秒表。

2.LED数码管显示剩余时间和倒计时的工作状态。数码管的小数点全亮标志处于设置状态，全灭标志处于开始状态，闪烁标志处于暂停状态。

3.语音报警系统设置一般倒计时模式和四六级考试模式。当到达规定的时间时，语音报警系统中的语音芯片调用相应程序发出语音提示。

4.一般倒计时模式的语音提示可触发3段语音：当剩余时间为5分钟时发出“剩余5分钟”的语音报警声音；当时间剩余30秒时发出“剩余最后30秒”语音报警声音；计时结束时发出“时间到”的语音报警。

5.四六级模式的语音提示可以触发5段语音：时间设定为140分钟，当剩余时间为130分钟时发出“写作开始”的语音报警；当剩余时间为100分钟时发出“写作结束，听力开始”的语音报警；当剩余时间为75分钟时发出“听力结束，收答题卡1”的语音报警；当剩余时间为15分钟时发出“剩余15分钟”的语音报警；计时结束时发出“时间到，开始收卷”的语音报警。

6.用红外遥控器和红外接收头HS0038分别发射和接收红外控制信号，远程控制秒表的开始、暂停、复位，加一，减一，切换模式（一般倒计时模式和四六级考试模式）等操作。
